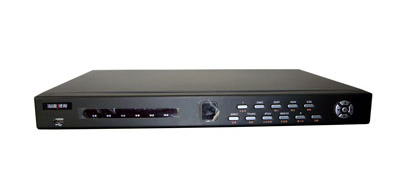

DS-7208H-S
产品概述
DS-7208H-S是海康基于TI DAVINCI平台开发的新近网络硬盘录像机，本设备同时具备数字视频录像机（DVR）和数字视频服务器（DVS）的特性，既可本地独立工作，也可联网协同工作。 本机仅能接两个SATA硬盘，体积小， 噪音小，可以用鼠标或者遥控器操作。适合小路数视频监控场所使用。
产品特性
- H.264视频编码压缩
- 本地信号量报警，支持PTZ联动
- 支持多种解码器协议
- 支持通过网络设置参数、预览图像及云台控制
- 支持网络键盘控制
- 支持U盘、USB硬盘对录像手动备份支持USB鼠标
- DS-7208H-S支持CIF、QCIF分辨率，全实时编码
- 4 路音视频输入
- 报警16进4 出
- 双视频输出：1路 主口输出，1路辅口输出
- 支持USB2.0规范
- 仅支持2 个SATA接口硬盘
技术指标
| 视频压缩标准 |
H.264 |
| 实时监视图像分辨率 |
PAL:704×576/NTSC:704*480 |
| 回放分辨率 |
QCIF/CIF |
| 视频输入路数 |
8 |
| 视频输入接口 |
BNC（电平:1.0Vp-p,阻抗:75Ω）,支持PAL、NTSC制 |
| 视频输出 |
2 路,BNC，主/辅 |
| 视频环通输出 |
无 |
| 视频帧率 |
PAL：25帧/秒，NTSC：30帧/秒 |
| 码流类型 |
视频流/复合流 |
| 压缩输出码率 |
32K- -2M可调,也可自定义（上限 8M,单位:bps） |
| 音频输入路数 |
4 路 |
| 音频输入接口 |
RCA，电平：2.0－2.4Vp-p，阻抗：1000Ω |
| 音频输出 |
1 路 |
| 音频压缩标准 |
Oggvorbis |
| 音频压缩码率 |
16kbps |
| 语音对讲输入 |
1 个（与AUDIO IN共用） |
| 双路回放 |
不支持 |
| 双码流 |
支持 |
| 通讯接口 |
1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口 |
| 键盘接口 |
2个 |
| 硬盘接口 |
2 个SATA硬盘，每个硬盘容量支持高达2000GB |
| USB接口 |
1 个USB2.0接口，支持USB鼠标、U盘，USB硬盘，USB CD/DVD(8M FLASH支持) 刻录机 |
| VGA接口 |
1 个，分辨率: 800×600/60Hz, 1024×768/60Hz, 1280 ×1024/60Hz |
| 报警输入 |
16 路 |
| 报警输出 |
4 路 |
| 电源 |
DC 12V |
| 功耗（不含硬盘） |
≤40W |
| 工作温度 |
-10℃--＋ 55℃ |
| 工作湿度 |
10％--90％ |
| 机箱 |
19英寸标准机箱 |
| 尺寸（mm） |
445宽×290深×44高 |
| 重量（不含硬盘） |
≦3.28Kg |
产品接线板图
① VIDEO OUT本地监视接口。MAIN视频主口输出接口，SPOT视频辅助输出接口；
② VIDEO IN视频输入接口；
③ AUDIO IN音频输入接口，其中AUDIO IN 1也作语音对讲接口；
④ AUDIO OUT本地监听接口；
⑤ VGA显示器输出接口；
⑥ VIDEO LOOP OUT视频环通输出；
⑦ RS-232串行接口；
⑧ LAN网络接口
⑨ 电源开关；
⑩ RS-485串行接口；
11 ALARM IN报警输入、ALARM OUT报警输出模块；
12 电源接口，连接直流12V电源；
13 接地端。
