DS-9004HF-SH，DS-9008HF-SH，DS-9016HF-SH，DS9016HF-SH

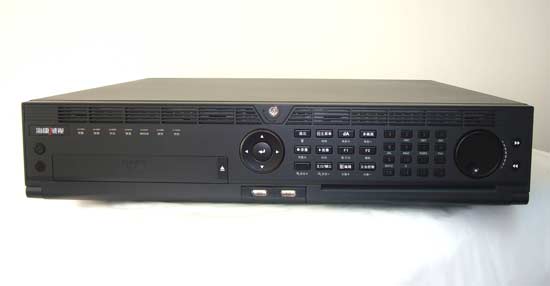

DS-9016HF-SH 混合型高清晰网络硬盘录像机

产品概述

　　DS-9000-SH系列网络硬盘录像机是海康威视新近一代混合型网络硬盘录像机，是追求更高录像清晰度和显示清晰度的成果。

　　DS-9000-SH系列网络硬盘录像机每个模拟通道支持双码流压缩，其中主通道支持4CIF(等于D1)，子通道支持CIF，这个已经是模拟通道清晰度了，如果要更高清晰度就必须用网络摄像机来实现。具有3 路本地视频输出；还具有报警连动功能，可用于做报警连动时候，报警后对应画面可MAX化显示。

　　DS-9000-SH系列网络硬盘录像机是一个具备HDMI高清晰输出，接驳高清晰监视器效果突出。

产品特性

• 可接驳模拟摄像机、网络摄像机、网络快球和网络视频服务器
• 可接驳第三方网络摄像机
• HDMI视频输出分辨率达到1920×1080
• VGA视频输出分辨率高达1280×1024
• 网络视频回放分辨率：UXGA(1600×1200)、720P(1280×720)、VGA(640×480)、4CIF(704×576)、DCIF(528×384)、2CIF(704×288=HALF D1 )、CIF(352×288)、QCIF(176×144 )
• 支持高清图像的本地预览、存储与回放
• 支持预览图像与回放图像的电子放大
• 支持MAX16路同步回放
• PTZ控制时，可通过鼠标对图像进行局部放大
• 不同通道可设定不同的录像保存周期
• 支持定时和事件两组视频编码参数
• 支持冗余录像
• 支持硬盘盘组管理
• 支持NTP(网络校时)、SADP(自动搜索IP地址)协议

功能和性能

　　压缩处理功能

• 支持PAL/NTSC制式视频信号输入。
• 采用H.264视频压缩技术。
• 采用OggVorbis音频压缩标准。
• 每个模拟通道支持双码流压缩，其中主通道支持4CIF，子通道支持CIF。
• 每个IP通道MAX支持HD720P(1280×720)分辨率。
• 每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。
• 每个通道支持定时和事件两套压缩参数。
• 支持复合流和视频流编码，复合流编码时音频和视频同步。
• 支持水印技术。

　　本地监控

• 支持VGA、主/辅音视频端口三个独立的本地输出。
• HDMI视频输出分辨率达到1920×1080
• 高清VGA显示，分辨率达1280×1024。
• 支持1/4/6/8/9/16画面预览，预览通道顺序可调。
• 支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
• 支持预览的电子放大。
• 可屏蔽指定的预览通道。
• 支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。
• 支持视频隐私遮盖。
• 支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
• 云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。

　　硬盘文件管理

• MAX支持8个SATA硬盘，可支持每个容量大于2TB的硬盘。
• 支持硬盘S.M.A.R.T技术。
• 支持硬盘休眠。
• 支持硬盘盘组管理。
• 文件格式与Windows系统兼容，采用硬盘空间预分配技术杜绝硬盘碎片的产生。
• 采取带锁前硬盘箱放置管理方式。

　　录像与回放

• 支持循环写入和非循环写入两种模式。
• 支持定时和事件两套压缩参数。
• 录像触发模式包括手动、定时、报警、移动侦测、动测或报警、动测和报警等。
• 每天可设定8个录像时间段，不同时间段的录像触发模式可独立设置。
• 支持开关量报警及移动侦测的预录及延时录像。
• 支持录像文件的锁定和解锁。
• 支持本地冗余录像。
• 支持指定硬盘内的录像资料仅供读取，只读属性。
• 支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。
• 支持回放时对任意区域进行局部电子放大。
• 支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。
• 支持4路同步回放，通过资源配置MAX可支持16路同步回放。

　　资料备份

• 支持通过USB接口进行备份。
• 支持内置SATA刻录机进行备份。
• 支持按文件和时间进行批量备份。
• 支持回放时进行剪辑备份。
• 支持备份设备的管理与维护。

　　报警与异常管理

• 统一管理设备与IP通道的开关量报警输入/输出。
• 统一管理设备与IP通道的视频遮挡报警、视频移动侦测、视频丢失报警。
• 支持报警输入/输出的布防时间设置。
• 支持视频丢失报警、视频移动侦测报警、视频遮挡报警、视频信号异常报警、输入/输出视频制式不匹配报警、非法访问报警、网络断开报警、IP冲突报警、硬盘错误报警及硬盘满报警。
• 各种报警可触发弹出报警画面、声音警告、上传中心和触发报警输出，另视频移动侦测、开关量报警可触发任意通道录像；各种异常可触发声音警告、上传中心和触发报警输出。
• 系统运行异常时可自恢复。

　　其他本地功能

• 用户可以通过前面板按键、穿梭键、鼠标、遥控器、专用键盘等操作。
• 三级权限用户管理，管理员可创建多个操作用户并设定其权限，权限可细化到通道。
• 完备的操作、报警、异常及信息日志记录和检索。
• 支持手动报警触发、清除。
• 支持设备配置信息的导入/导出操作。

　　网络功能

• 支持10M/100M/1000M自适应网络接口。
• 支持TCP/IP协议簇，支持PPPoE、DHCP、DNS、DDNS、NTP、SADP等协议。
• 支持单播和组播，单播时支持TCP、UDP、RTP协议。
• 支持远程搜索、回放、下载、锁定及解锁录像文件，支持断点续传。
• 支持远程获取和配置参数，支持远程导出和导入设备参数。
• 支持远程获取设备运行状态、系统日志及报警状态。
• 支持远程按键操作。
• 支持远程锁定、解锁面板按键和鼠标。
• 支持远程格式化硬盘、升级程序、重启、关机等系统维护操作。
• 支持RS-232、RS-485透明通道传输。
• 报警和异常可上传远程报警主机。
• 支持远程手动触发和停止录像。
• 支持远程手动触发和停止报警输出。
• 支持远程JPEG抓图。
• 支持远程PTZ控制。
• 支持语音对讲或语音广播。
• 内嵌WEB Server。

　　可选型号

• 已经上市：DS-9004HF-SH,DS-9008HF-SH,DS-9016HF-SH

技术指标

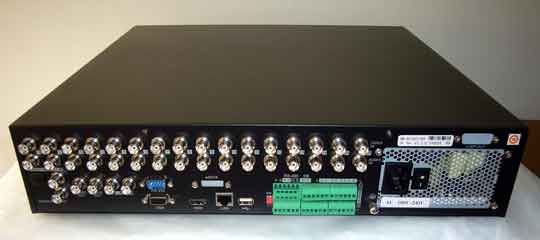

　DS-9016HF-SH 背面图

　DS-9016HF-SH 安装说明书

　DS-9016HF-SH 公安部检验报告
