DS-9104HF-RH,DS-9108HF-RH,DS-9116HF-RH

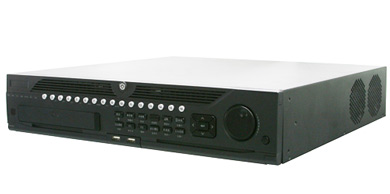

DS-9116HF-RH 智能分析网络硬盘录像机
产品概述
DS-9100HF-RH 系列网络硬盘录像机是海康威视自主研发的新一代网络硬盘录像机，它融合了多项专利技术，采用了多项IT高新技术， 如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等,可联网组成一个强大的安全防范系统。
DS-9100HF-RH系列网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。
主要特性
- HDMI与VGA输出分辨率可达1920x1080p
- VGA视频输出分辨率高达1280*1024
- 所有通道支持4CIF实时编码
- 支持零通道编码
- 采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放
- 支持多画面分割下不同通道并行预览与回放
- 支持预览图像与回放图像的电子放大
- 支持回放时对录像场景的自定义区域进行动态分析
- 支持MAX16路同步回放
- 支持录像文件倒放功能
- 支持硬盘热插拔
- 支持硬盘盘组管理，不同通道可设定不同的录像保存周期
- 支持阵列、虚拟磁盘配置功能
- 支持阵列手动创建
- 支持Hot swap/spare重建
- 支持RAID 级别迁移
- 支持在线扩容
- 支持阵列一键配置
- 支持冗余录像
- 支持8个SATA接口
- 支持eSATA 盘库（可选）
- 支持网络检测（网络流量监控、网络抓包、网络通畅）功能
- 支持NTP（网络校时） 、SADP（自动搜索IP 地址） 、SMTP（邮件服务） 、NFS（接入NAS） 、iSCSI 等协议
订货型号：4/8/16路，DS-9104HF-RH，DS-9108HF-RH，DS-9116HF-RH
技术指标
视
音
频
输
入
|
模拟视频
输入 |
4路，BNC接口 |
8路，BNC接口 |
16路，BNC接口 |
| 音频输入 |
4路，BNC接口 |
8路，BNC接口 |
16路，BNC接口 |
视
音
频
输
出
|
VGA输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz，1280×024/60Hz，1600×1200/60Hz，1920×1080p/60Hz |
| HDMI输出 |
1路，分辨率：1024×768/60Hz，1280×720/60Hz，1280×1024/60Hz，1600×1200/60Hz，1920×1080p/50Hz，1920×1080p/60Hz |
| 音频输出 |
2路，BNC接口 |
| CVBS主输出 |
1路,BNC接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL制式704×576；NTSC制式704×480 |
CVBS
辅助输出 |
1 路,BNC 接口 |
4 路,BNC 接口（电平：1.0Vp-p，阻抗：75Ω）分辨率：PAL 制式 704×576 |
视
音
频
编
码
参
数
|
视频压缩
标准 |
H.264 |
视频编码
分辨率 |
4CIF/2CIF/CIF/QCIF |
| 视频帧率 |
PAL：1/16--25帧/秒、NTSC：1/16--30帧/秒 |
| 视频码率 |
32Kbps-2048Kbps，可自定义，MAX8196Kbps |
| 码流类型 |
复合流/视频流 |
音频压缩
标准 |
OggVorbis |
| 音频码率 |
16kbps |
| 双码流 |
支持 |
| 同步回放 |
支持4路 |
支持8路 |
MAX支持16路 |
硬
盘 |
类型 |
8个SATA接口,1 个 eSATA 接口 |
| MAX容量 |
每个接口支持容量MAX4TB的硬盘 |
外
部
接
口
|
语音对讲
输入 |
1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ） |
| 网络接口 |
2个，RJ45 10M/100M/1000M自适应以太网口 |
| 串行接口 |
1个，标准RS-485串行接口 |
| 1个，标准RS-232串行接口 |
| 1个，键盘485串口 |
| USB接口 |
2个，USB 2.0 |
| 报警输入 |
4路 |
16路 |
16路 |
| 报警输出 |
2路 |
4路 |
4路 |
其
他 |
电源 |
AC220V，47--63 HZ |
| 功耗 |
≤70W |
| 工作温度 |
-10℃--＋55℃ |
| 工作湿度 |
10％--90％ |
| 机箱 |
19英寸标准2U机箱 |
| 尺寸 |
445mm（宽）×470mm（深）×90mm（高） |
重量
不含硬盘 |
≤8Kg |

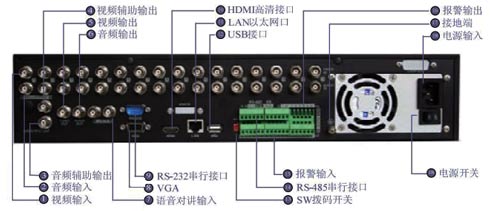

 DS-9116HF-RH 接线图
|
