DS-9104HF-ST，DS-9016HF-ST，DS9016HF-ST

DS-9116HF-ST VGA显示效果增强型网络硬盘录像机

产品概述

　　DS-9100HF-ST系列网络硬盘录像机是海康威视自主研发的新一代网络硬盘录像机，它融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为DVR进行本地独立工作，也可联网组成一个强大的安全防范系统。

　　DS-9100HF-ST系列网络硬盘录像机可广泛应用于金融、公安、部队、电信、交通、电力、教育、水利等领域的安全防范。

主要特性

• 支持HDMI、VGA、CVBS同时输出，支持HDMI与VGA同时预览与回放
• HDMI与VGA输出分辨率可达1920x1080p
• 所有通道支持4CIF实时编码
• 支持零通道编码
• 采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放
• 支持多画面分割下不同通道并行预览与回放
• 支持预览图像与回放图像的电子放大
• 支持回放时对录像场景的自定义区域进行动态分析
• 支持录像文件倒放功能
• 支持MAX16路4CIF实时同步回放
• 支持标签定义、查询、回放录像文件
• 支持按事件查询、回放、备份录像文件
• 支持假日录像/抓图
• 支持冗余录像/抓图
• 支持计划抓图、手动抓图、抓图FTP上传、图片回放和备份
• 支持硬盘配额管理，不同通道可分配不同的录像保存容量
• 支持硬盘盘组管理，不同通道可设不同的录像保存周期
• 支持eSATA盘库，可用于录像或备份
• 支持8个SATA接口
• 支持IPv6协议
• 支持双网卡应用：网络容错、负载均衡、双网络IP设定
• 支持网络检测（网络流量监控、网络抓包、网络通畅）功能
• 支持SNMP（简单网络管理）、NTP（网络校时）、SADP（自动搜索IP地址）、SMTP（邮件服务）、NFS（接入NAS）、iSCSI、DHCP、DDNS等协议

订货型号：4/8/16路，DS-9104HF-ST，DS-9108HF-ST，DS-9116HF-ST

技术指标

　DS-9116HF-S 按健图

① 开关键/电源指示灯；
② 红外接收口；
③ USB接口；
④ 状态灯；
⑤ 数字键/通道键；
⑥ 功能键；
⑦ 控制键；
⑧ 穿梭键。

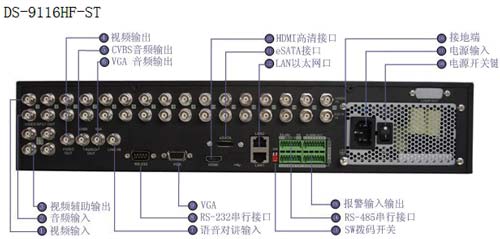

① VIDEO IN视频输入接口，AUDIO IN音频输入接口；
② VIDEO SPOT OUT本地辅助监视接口，AUDIO OUT本地辅助监听接口；
③ VIDEO OUT本地监视接口，AUDIO OUT本地监听接口；
④ LINE IN语音输入接口；
⑤ VGA显示器输出接口；
⑥ eSATA备份/扩展存储接口（可选）；
⑦ RS-232串行接口；
⑧ LAN网络接口；
⑨ USB接口；
⑩ LOOP OUT视频环通输出（可选）；
11 RS-485匹配电阻开关；
12 RS-485串行接口，KB键盘接口（支持级联），ALARM IN报警输入、ALARM OUT报警输出模块；
13 接地端，多台设备级联时，一定要先通过该接地点共地，再与控制键盘和电源输入保护地连接；
14 AC220V电源。
