产品研发中心防盗系统方案

一、报警系统是利用红外线装置及报警主机来控制非法侵入的系统,根据不同需求,有不同的配置方式。

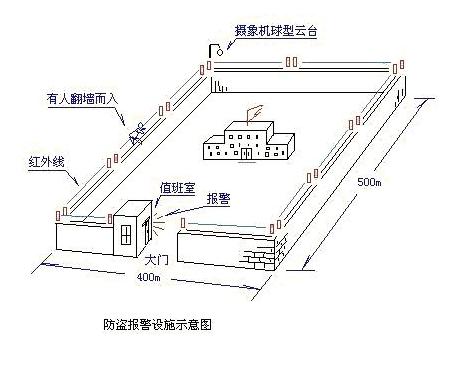

1.周界报警系统

主机选型:
    报警探测器较多,周界长,选用加拿大枫叶终结者总线式报警系统,报警探测器采用主动式对射探测器,整个系统由探测器、报警信号转换模块、报警总线、报警总机、报警喇叭等组成。其功能强大,性能稳定。周界距离不受限制,主机通过分支放大器可以接收到很远距离的报警探测器信号。控制键盘和报警喇叭可以装在总控制室内也可以装在总线上的任何部位,当周界很长时需要一个以上值班室,此系统非常适用。
联动功能:
    对于周界报警的联动,我们采用那一面围墙触发报警者联动那面围墙的灯光全部启动,并报警灯闪动,方便保安工作人员立即找到报警部位。

2.大楼内报警系统

    楼内报警系统可以和室外报警系统组合成一个大的系统,也可以根据需要在同一套防盗系统中分割出8个子系统,有的专门管理周界,有的管理办公楼,有的管理研发中心,还可以通过卡片或者密码对通行权限进行细分,不同权限的人只能进入不同区域。
    本方案对员工根据工作职务需求,进行活动区域分割。总经理可以进入除财务室外的所有房间,研发各个部门之间有严格规定,A项目组的仅能进入A项目区域,不能去B、C项目区域,B项目组的也不能到其他项目组区域活动,并且是24小时处于防备状态。
    当有权限的人打开门时候,并不会报警,但每次操作的记录保留在防盗报警主机里,可以通过PC连接采集记录并打印出来,也可以直接用报警主机连接打印机,进行流水资料打印。
  这样做更有利于研究成果的保密,防止内部人员泄露企业机密,将损失预防在樶 低限度内。

3.财务室报警系统

     财务室规定仅仅是财务人员才能进入,财务人员凭密码进入,所以会在财务室门口设计专用键盘一个。

4.研发成果档案室报警系统

    这里共分有四个房间,分别属于ABC三个研发项目组,A组仅能进入A房间,拿取相关技术资料,同样,B、C组也仅仅能进入对应档案室。另有一个档案室是公共档案和技术资料,ABC三个项目组都可以进去。

5. 停车场无线防盗报警系统

    停车场在厂外围,也装有防盗报警系统,为方便进出,我们采用无线遥控布防/撤防系统。

二、以加拿大枫叶终结者的EVO192主机为中心的防盗系统包含了三大特色功能。

1.周界防盗报警系统

  利用总线技术,延长了防盗报警系统的连接距离,并在总线上合适的位置上做出灯光、警号连动。对射探测器的信号线连接到地址模块上,并不需要每一条信号线都回到报警主机上去,节省了大量的线缆。

2.门禁系统

  EVO192支持门禁管理,可连接32个门禁管理控制器。采用磁卡、密码管理,控制场所的进出,可以对每一个持卡人的访问权限、通道、进出时间进行限定,当持卡人提供有效的出入证。或输入有效的密码,则可以允许通过。

3.TCP/IP 网络连接

  EVO192支持TCP/IP与电话线管理,可通过光纤或者电话线进行主机布防/撤防/报警事件的读取/编程/等管理。对于一个集团企业,内部已经形成了局部网络后,用IP管理方式进行集中控制是很方便高效率的。





三、设备性能的介绍

1.EVO192枫叶终结者防盗报警主机

  • 8个板载防区(使用双防区为16防区),通过四芯总线可扩展至192防区
  • 可使用306USB通过Winload进行本地升级
  • 支持夏令时
  • 主板上有5 个PGM输出,通过扩展可以更多
  • 支持256个总线模块
  • 可通过模块扩展连接32个门禁读卡器,并用卡片或者指纹布/撤防
  • 通过语音扩展模块,可实现双向通话和报警前后120秒的声音录音
  • 可通过扩展采用电子邮件发送报警信息
  • 可通过扩展采用光端机延长报警主机的通讯距离
  • 可通过电话遥控布/撤防
  • 楼宇自控接口:X10、C-BUS、ASCΙΙ
  • CCTV 连动接口协议:PELCO、VICON
  • 999 个用户密码
  • 8 个分区
  • 2048 个缓存事件
  • 内置实时时钟备份蓄电池
  • 1 个可监测警铃输出、辅助电源输出和1路可监测电话线
  • 1.7A开关电源供电
  • 通过专用软件可以实时监视防盗系统的探测器现场的探测转台,如果有故障会立即弹出报警画面,地图管理功能能够立即直观显示出报警点在地图上的哪个位置

2.各种规格的地址扩展模块

  • DGP2-ZC1 总线一防区扩展模块

    1 个可编址防区
    尺寸:74mm×20mm×30.5mm体积小,可以放进对射探测器里面
    防水,接线方便
    规格:MAX工作电流:14mA;
       A型簧片开关防拆开关
  • APR3-ZX4 总线四防区扩展模块

    4 个可编址防区(双防区技术有效时为 8个防区)
    可以设置防区检测速率,樶 长255秒,适合做温度检测)
    防区输入可以作为一个防拆开关输入
    规格:MAX工作电流 28mA。



  • APR3-ZX8 总线八防区扩展模块

    8 个可编址防区(双防区技术有效时为 8 个防区)             ZX8
    带 1 个可编程PGM输出,可以用来做灯光警号连动
    可以设置防区检测速率,樶 长255秒,适合做温度检测)
    防区输入可以作为一个防拆开关输入
    规格:MAX工作电流 28mA
    1 个50mA的可编程继电器输出

  • APR3-PGM4 总线四路可编程继电器输出模块

    4 个可编程5A 继电器输出
    规格:MAX消耗电流为150mA(APR3-PGM4)
    5A/28Vdc,N.O./N.C.C型继电器输出

  • APR3-HUB2 总线分配器

    可将总线分为两路完全隔离的输出(任一路输出故障不会影响另一路的正常通讯)
    一个输入端口,两个完全隔离的输出端口
    如果增加至总线未端,可再延长传输距离600米
    每路输出端口最远通讯距离为900米


  • APR3-PRT1 打印输出模块

    支持 ASCII / C-BUS protocols
    可用USB端口与电脑连接
    支持并口或者串口打印
    数据协议输出模块(可用于输出报表或系统集成)
    发送防区或系统事件的报告至一台打印机和/或显示在计算机屏幕上
    分配至一个或所有分区
    自动打印所选事件组和/或防区发生的事件
    当特殊PGM事件发生,打印已编程事件组
    1个可编程继电器输出
    支持C-bus和X10协议



  • MG-RTX3 433M Hz高灵敏度无线接收板

    支持32个无线防区和32个遥控器控制
    支持MG-2WPGM,MG-REM2和MG-RPT1的功能
    支持4个无线键盘MG32LRF
    兼容小精灵,SP系列,终结者和终结者EVO系列
    具有低电量,防拆监测
    可显示无线发射器信号强度
    有3个PGM输出(+1可选)



  • MG-RAC1 带卡号遥控器



  • DGP-ACM12 四总线门禁控制模块

    用一个变压器可以给多个模块供应电力
    可以用R915带键盘读卡器,通过授权卡片或者密码进入
    可以用R915带键盘读卡器进行布防和撤防
    支持4线和26位韦根卡读卡器



  • MG-WR1 Magellan门禁接收机与韦根接口

    遥控开锁
    维庚26输出格式
    支持MG-REM1和MG-RAC1遥控开门
    每一个遥控器可编程成家庭成员,MAX5个卡号码
    一个端口控制两个门
    紧急求救功能
    适合停车场和公寓的应用










3.主动报警探测器

    主动报警探测器由一个发射端和一个接收端组成,发射端发射红外线,接收端接收红外线,当有人试图穿过红外报警控制线时,接收端接收不到红外线,会立即向主机发出信号,从而实现报警。

    许多室外场合需要区分遮挡红外线物体的大小,从而确定是人或鸟,所以一班的报警探测器都是双光束或四光束探测器,大的物体(如人)同时遮挡两束或四束光线才会产生报警。

    依照距离,可以选择OPTEX对射,备选型号:AX-70TN,AX-130TN,AX-200TN,AX-100PLUS,AX-200PLUS,AX-260PLUS,AX-330PLUS,AX-250PLUS,AX-500PLUS,AX-350TF,AX-650TF,AX-350DHMKIII,AX-650DHMKIII,AX-350DHTS,AX-100TF,AX-200TF

4.被动报警探测器

    一般安装在室内,人的体温37度,会自然向外发射红外光线,被动探测器不间断地检测室内红外线的变动情况,当发现有人移动时会产生报警。

    区分人和小动物非常重要,高级的被动探测器都能区分人和小动物,不至于产生误报警,所有有了防宠物探测器。
加拿大枫叶的红外线探测器是高品质产品,在国际上有很多重要场合都有使用,备选型号有:PA-DG55PA-DG65,PA-DG75,PA-DG85户外探测器,PA-525D雷达红外双鉴别探测器,PA-476CH,PA-460,PA-DG466,PA-456玻璃探测器,PA-950 震动探测器,SD-738光电烟感探测器 ,PA-DG467

5.根据本项目实施,列出器材清单如下:

    ...
