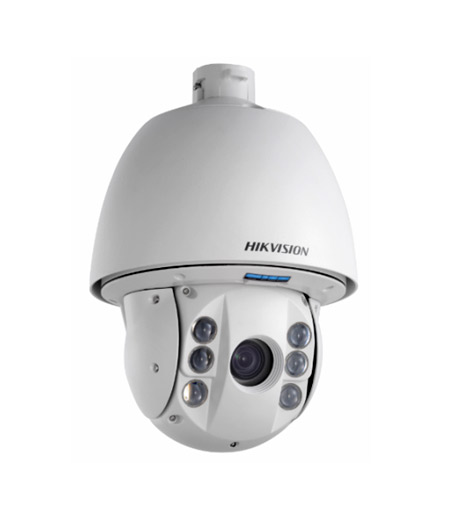

DS-2AE-712X,海康威视7寸经济型智能球机,7寸智能球机
DS-2AE-712X
产品概述
支持360度自由旋转的7英寸球型摄像机。
可广泛应用于需要大范围监控的无光和光线较弱的场所, 如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。
红外功能：
- 低照度值0Lux
- 采用高效红外阵列，低功耗，照射距离达80m
- 红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度，使图像达到理想的状态
- 内置热处理装置，降低球机内腔温度，防止球机内罩起雾
- 恒流电路设计，红外灯寿命达3万小时
系统功能：
- 采用1/4"索尼高性能CCD, 图像清晰
- 精密电机驱动, 反应灵敏, 运转平稳, 精度偏差少于0.1度, 在任何速度下图像无抖动
- 支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别
- 支持三维智能定位功能, 配合DVR和客户端软件可实现点击跟踪和放大
- 支持OSD菜单及操作提示功能, 用户界面友好
- 支持数据断电不丢失
- 支持断电状态记忆功能, 上电后自动回到断电前的云台和镜头状态
- 支持内置温度感应器, 可显示机内温度
- 支持防雷、防浪涌、防突波
- 室外球达到IP66防护等级
- 支持定时任务预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描等功能
机芯功能：
- 支持自动聚焦、自动白平衡和低照度(彩色/黑白)自动/手动转换功能
- 支持隐私遮蔽
云台功能：
- 水平方向360°连续旋转, 垂直方向0°-90°, 支持自动翻转, 无监视盲区
- 水平预置点速度可达150°/s, 垂直预置点速度可达90°/s
- 水平键控速度为0.1°-120°/s, 垂直键控速度为0.1°-60°/s
- 支持255个预置位, 并具有预置点视频冻结功能
- 支持4条巡航扫描, 每条可添加32个预置点
- 支持4条花样扫描, 总记录时间大于10分钟
- 支持比例变倍功能, 旋转速度可以根据镜头变倍倍数自动调整
- 支持守望功能, 预置点/花样扫描/巡航扫描/水平扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)
DS-2AE-712X 技术指标
| 参数型号 |
DS-2AE-712X 经济型红外智能球机 |
| 机芯 |
图像传感器 |
1/4" Sony CCD |
| 有效像素 |
PAL:752(H)×582(V) |
| NTSC:768(H)×494(V) |
| 水平解析度 |
540 TVL(彩色) |
| 600 TVL(黑白) |
| 信号系统 |
PAL / NTSC |
| 低照度值 |
0.2Lux@( F1.6,AGC ON) (彩色) |
| 0.02Lux@(F1.6,AGC ON) (黑白) |
| 0 Lux with IR |
| 白平衡 |
自动 / 手动 / 自动跟踪白平衡 |
| 增益控制 |
自动 / 手动 |
| 信噪比 |
大于50dB |
| 3D数字降噪 |
高/中/低/关 |
| 背光补偿 |
开/关 |
| 数字宽动态 |
128倍（开/关/自动） |
| 电子快门 |
PAL:1/50-1/10,000s |
| NTSC:1/60-1/10,000s |
| 日夜模式 |
滤光片彩转黑 |
| 隐私遮蔽 |
MAX8块区域, 同时MAX有8块区域在同一个画面 |
| 聚焦模式 |
自动 / 半自动 / 手动 |
| 镜头 |
焦距 |
3.84-84.48mm,22倍 |
| 变倍速度 |
?3.0秒(光学, 广角-望远) |
| 水平视角 |
50.2-2.44度(广角-望远) |
| 近摄距 |
10-1500mm(广角-望远) |
| 光圈数 |
F1.6 |
| 功能 |
水平范围? |
360°连续旋转 |
| 水平速度 |
水平键控速度：0.1°-120°/s,速度可设 |
| 水平预置点速度：150°/s |
| 垂直范围 |
0°-90°(自动翻转) |
| 垂直速度 |
垂直键控速度：0.1°-60°/s,速度可设 |
| 垂直预置点速度：90°/s |
| 比例变倍 |
支持 |
| 预置点个数 |
255个 |
| 巡航扫描 |
4条, 每条可添加32个预置点 |
| 花样扫描 |
4条, 总记录时间大于10分钟 |
| 断电记忆 |
支持 |
| 守望功能 |
预置点 / 花样扫描 / 巡航扫描 / 水平扫描 |
| 方位信息显示 |
开 / 关 |
| 预置点视频冻结 |
支持 |
| 指南针功能 |
支持, 正北方可设 |
| 定时任务 |
预置点/ 花样扫描 / 巡航扫描 / 水平扫描? |
| 红外功能 |
红外照射距离 |
80米 |
| 红外角度 |
根据焦距可变 |
| 输入/输出 |
模拟视频输出 |
1.0V[p-p] /75Ω, PAL或NTSC, BNC头 |
| 一般规范 |
菜单 |
英文 |
| 云台控制协议 |
HIKVISION,PELCO-P和PELCO-D(协议可添加), 协议自适应 |
| 电源 |
AC24V |
| 30W max （其中红外灯15W max，加热5W max） |
| 工作温度和湿度 |
-30 ℃-65℃ |
| 湿度小于90% |
| 防护等级 |
IP66(室外球) |
| TVS 4000V 防雷、防浪涌、防突波 |
| 安装方式 |
多种安装方式可选根据应用环境进行选择 |
| 尺寸 |
Φ245(mm)×376(mm) |
| 重量 |
5.5kg |
| 可选支架 |
长壁装支架:DS-1614ZJ;墙角装支架:DS-1633ZJ;
柱杆装支架:DS-1622ZJ；电源盒长壁装支架:DS-1634ZJ |

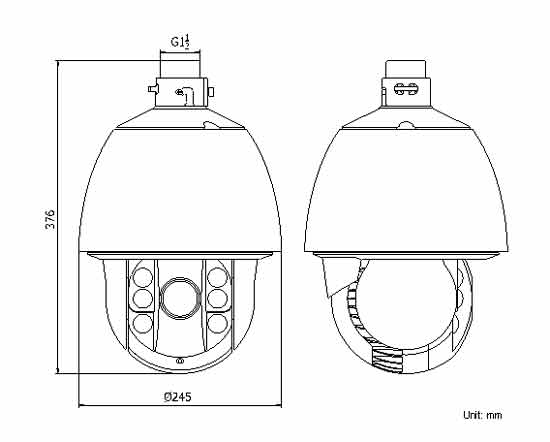

尺寸图
